NHIỆT ĐỘ PHÔI ĐÚC KHI PHÁ KHUÔN VÀ ẢNH HƯỞNG

Phôi đúc ở nhiệt độ bao nhiêu thì có thể phá khuôn? Đây là vấn đề thường gây ra tranh cãi. Thật sự, phôi đúc quá nguội không gây ra vấn đề nhưng quá nóng thì có.

Khi phá khuôn trên nhiệt độ hình thành Ferrite/ Pearlite có thể làm thay đổi nền cấu trúc tế vi theo hướng là tăng Pearlite và nếu là gang hợp kim, pha Martensite có thể được hình thành. Đây thường là điều không mong muốn. Cố gắng tăng pha Pearlite hay tăng độ cứng, độ bền theo cách này thậm chí có nhiều nguy cơ hơn, bởi vì ứng suất dư có thể được hình thành trong phôi đúc. Và nếu phôi đúc không được nhiệt luyện để khử ứng suất, vấn đề sai kích thước sau gia công hoặc nứt gãy phôi đúc có thể xảy ra.

Để đảm bảo cấu trúc tế vi và cơ tính đúng với các mác gang thông thường, phôi đúc nên được phá khuôn khi da đúc đã chuyển hết sang màu đen. Điều này cũng đảm bảo ứng suất dư thấp.

Thêm nữa, gang sẽ mất độ bền khi nhiệt độ trên 500oC và dễ bị móp méo, biến dạng. Vì những lí do này, tốt nhất nên để phôi đúc trong khuôn cho tới khi nhiệt độ phôi đúc xuống dưới 320oC. Có thể mất vài giờ hoặc thậm chí vài ngày phụ thuộc vào độ dày và hình dạng của phôi đúc. Thường sẽ cần 24 giờ làm nguội cho mỗi 50mm của thành dày nhất của phôi đúc. Thời gian nguội dài cũng giúp giải phóng tối đa ứng suất trong phôi đúc. Đối với những chi tiết phức tạp, có thể cần phải nhiệt luyện để ổn định kích thước.

Việc phá khuôn sớm ở chi tiết có hình dạng phức tạp có thể gây nứt gãy do sự chênh lệch nhiệt độ lớn tại các vị trí có độ dày và tốc độ nguội khác nhau.

Một vấn đề khác cũng cần được quan tâm là phá khuôn tại nhiệt độ cao hơn 500oC có thể làm gang bị giòn khi gang chứa Si và P cao.

Gang đúc trong khuôn cát nhựa thường yêu cầu thời gian làm nguội dài hơn so với khuôn cát tươi. Phôi đúc có thành dày cũng cần có thời gian làm nguội lâu hơn. Thời gian 24 giờ làm nguội cho mỗi 50mm thành dày vật đúc là một nguyên tắc đơn giản có thể áp dụng.

Một số mốc nhiệt độ phá khuôn cần chú ý:

- Trên 840oC - hình thành pha Carbide gây chai cứng.

- Trên 7050C - tăng pha Pearlite, tăng độ cứng, độ bền kéo.

- Dưới 7050C - tăng pha Ferrite, giảm độ cứng, độ bền kéo.

- Trên 600oC - tăng ứng suất dư gây biến dạng, nứt gãy.

- Dưới 3200C - nhiệt độ an toàn để phá khuôn.

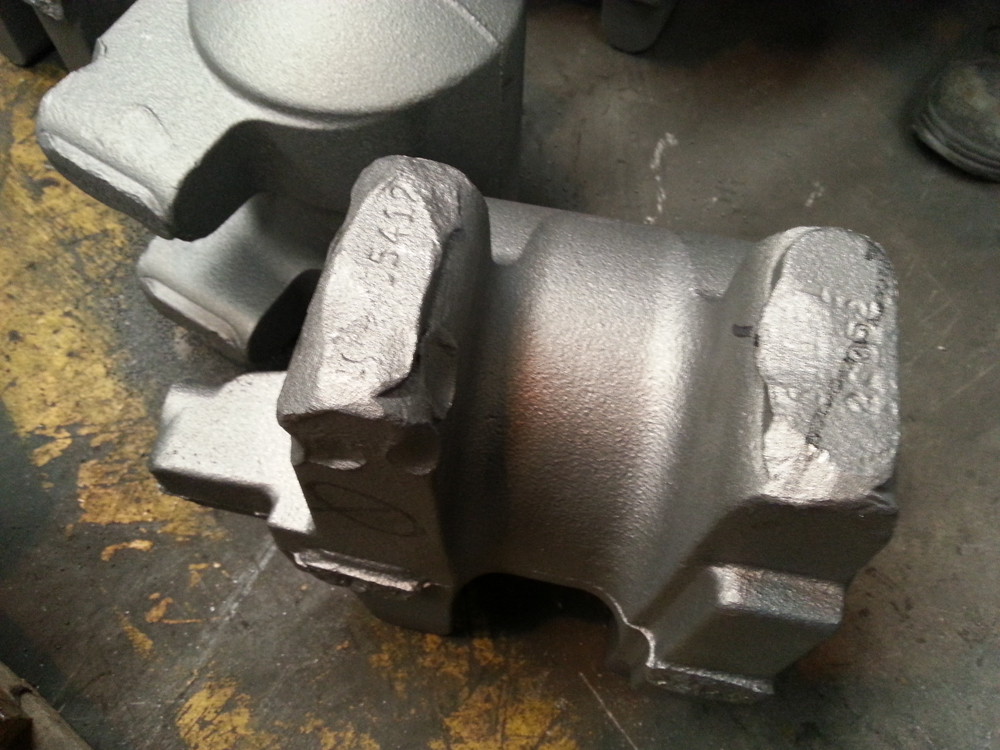

Phôi đúc bị móp do va chạm khi phá khuôn ở nhiệt độ cao

Phôi đúc bị móp do va chạm khi phá khuôn ở nhiệt độ cao

Viết bình luận của bạn
Bình luận (1)
binh-luan

bruiriulp

09/05/2022

Amoxicillin Taken With Fluconazole https://newfasttadalafil.com/ - Cialis Cialis cialis 10 mg 4 comprimidos Uaxiyq Xaphyp buy levitra ireland https://newfasttadalafil.com/ - Cialis
